Warum abgeschirmte Steuerkabel elektromagnetische Störungen verhindern

Zusammenfassung:In automatisierten Produktionsanlagen, Kraftwerken und komplexen Verarbeitungsanlagen verlaufen Steuerleitungen neben Starkstromleitungen und erzeugen starke elektromagnetische Felder.Abgeschirmte, störungsfreie Steuerkabeldienen als zuverlässiges Nervensystem dieser Operationen. In diesem Artikel werden die mehrschichtige Materialarchitektur, die Mechanismen zur Unterdrückung elektromagnetischer Störungen (EMI) und die Abschirmungsvorteile erläutert, die hochwertige Steuerkabel für die moderne Industrieautomation von entscheidender Bedeutung sind.

Inhaltsverzeichnis

Einführung

Strukturelle Anatomie abgeschirmter Anti-Interferenz-Steuerkabel

Warum eine geflochtene Abschirmung gegen Industrielärm von entscheidender Bedeutung ist

Kritische Anwendungsszenarien im automatisierten Engineering

Direkte Compliance und kundenspezifische Bestellung ab Werk

Einführung

Da Industrieanlagen intelligentere automatisierte Systeme integrieren, nimmt die Dichte elektronischer Geräte exponentiell zu. Diese Umgebung mit hoher Dichte erzeugt enorme Mengen elektromagnetischer Störungen (EMI) und Hochfrequenzstörungen (RFI). Ohne ausreichende Abschirmung können Niederspannungs-Steuersignale, die an speicherprogrammierbare Steuerungen (SPS), Sensoren und Aktoren gesendet werden, leicht beschädigt werden, was zu falschen Maschinenmesswerten, Systemfehlern oder gefährlichen Notabschaltungen führen kann.

Um kritische automatisierte Signale zu sichern,Taitong-Kabelstellt hochbelastbare, abgeschirmte, störungsfreie Steuerkabel her. Durch die Kombination hochflexibler Leiter mit dichter metallischer Abschirmung gewährleisten diese Steuerleitungen eine einwandfreie Signalübertragung in stark gestörten Industriegebieten weltweit.

Strukturelle Anatomie abgeschirmter Anti-Interferenz-Steuerkabel

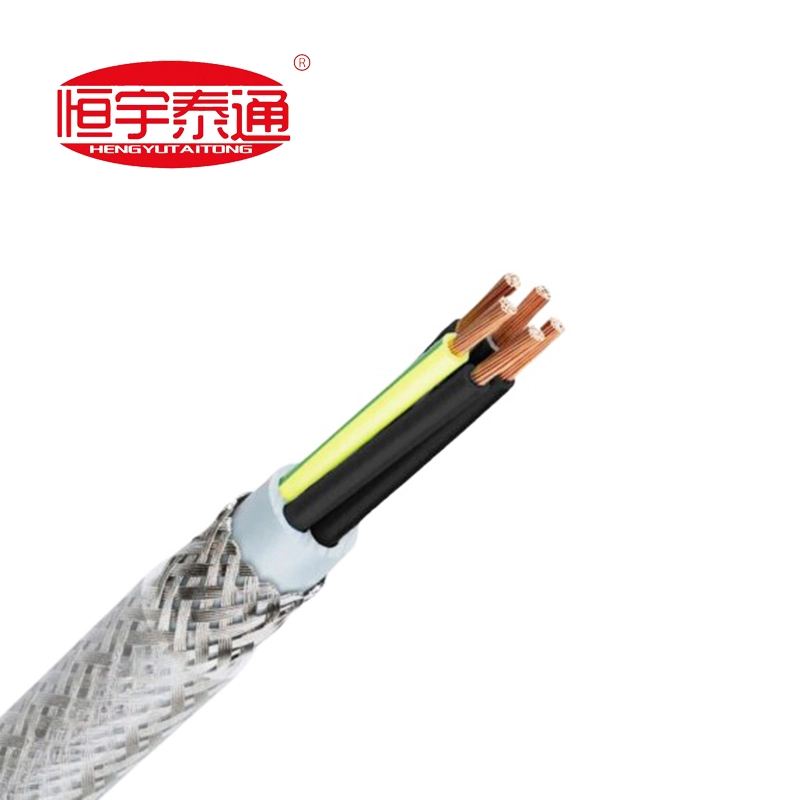

Die interne Konfiguration eines Standard-Steuerkabels ist Schicht für Schicht aufgebaut, um externes Rauschen von den internen Kupferleitern zu trennen:

Hochreine Kupferleiter: Bestehend aus mehradrigen, feinlitzigen blanken Kupferdrähten, die maximale elektrische Leitfähigkeit und hervorragende Flexibilität für eine enge Verlegung innerhalb von Schalttafeln bieten.

Farbcodierte Isolierung: Hochwertige PVC- oder XLPE-Isoliermasse mit deutlicher Farbcodierung (einschließlich des standardmäßigen grün/gelben Erdungskabels) für einfache Anschlussidentifizierung und Sicherheit während der Installation.

Innere Bettung/Mantelschicht: Eine glatte Polymerhülle oder extrudierte Schicht, die die verdrillten Kerne fest miteinander verbindet und ein Schutzpolster für den darüber liegenden Schild bildet.

Geflochtener Metallschirm mit hoher Abdeckung: Ein dichtes, kreuzgewebtes Geflecht aus verzinntem Kupfer- oder Stahldraht, das die inneren Kerne umhüllt und als undurchdringliche elektromagnetische Barriere fungiert.

Flammhemmende Außenjacke: Eine robuste PVC-Ummantelung, die so formuliert ist, dass sie Ölspritzern, Feuchtigkeit, Abrieb und Flammenausbreitung in offenen Kabelkanälen widersteht.

Warum eine geflochtene Abschirmung gegen Industrielärm von entscheidender Bedeutung ist

Während ungeschirmte Steuerkabel in einfachen Stromkreisen gut funktionieren, erfordern automatisierte Industrieknoten aus drei wichtigen Leistungsgründen geflochtene Abschirmungen mit hoher Abdeckung:

1. Umfassende EMI- und RFI-Absorption: Das Metallgeflecht fungiert als Faradayscher Käfig. Es fängt abgestrahlte elektromagnetische Wellen von umliegenden großen Motoren, Transformatoren und Hochspannungskabeln ab und leitet die Streuströme sicher zur Erde um, bevor sie die inneren Kernsignale stören.

2.Überlegene flexible Stärke: Im Gegensatz zu statischen Abschirmungen aus Aluminiumfolie, die bei wiederholtem Biegen in dynamischen Maschinen leicht reißen oder reißen können, behält ein gewebtes Metallgeflecht die strukturelle Abschirmungsintegrität auch bei kontinuierlicher mechanischer Biegung und Verdrehung zu 100 % bei.

3. Cross-Talk-Prävention: In mehradrigen Steuerleitungen können hochfrequente Ströme in einer Leitung in benachbarte Stromkreise übergehen. Das Präzisionsgeflecht isoliert einzelne Kabelgruppen und sorgt so für saubere, unabhängige Datenströme.

Kritische Anwendungsszenarien im automatisierten Engineering

Aufgrund ihrer störungssicheren Zuverlässigkeit werden abgeschirmte Steuerkabel bei Ausschreibungen für Präzisionsinfrastruktur stark spezifiziert:

Automatisierte Montage- und Robotiklinien: Verknüpfung zentraler SPS-Steuerpulte mit automatisierten Roboterarmen und Montageförderern, die unterbrechungsfreie Befehlsschleifen erfordern.

Schalttafeln für Umspannwerke und Relais: Verbinden von Messgeräten, Schutzrelais und Schaltanlagensteuerungen in Hochspannungsumgebungen.

Petrochemische und verarbeitende Raffinerien: Übertragung empfindlicher Temperatur-, Druck- und Durchflussmesser-Sensormesswerte über ausgedehnte Kabelstrecken im Innen- und Außenbereich.

HVAC und Gebäudemanagement: Verlegung sicherer, geräuscharmer Regelkreise durch Gewerbehochhäuser zur Steuerung automatisierter Lüftung, Aufzüge und Sicherheitsarchitekturen.

Direkte Compliance und kundenspezifische Bestellung ab Werk

Dank der Präzisionsinstrumentierung besteht kein Spielraum für Impedanzungleichgewichte oder Abschirmungslücken. Industrielle Beschaffungsverträge schreiben die genaue Einhaltung strenger Qualitätsstandards wie IEC 60227 oder regionaler Industrienormen vor.

BeiTaitong-KabelWir lehnen starre, massenproduzierte Bestandsverrechnungssysteme ab und setzen stattdessen auf ein zu 100 % fabrikspezifisches, maßgeschneidertes Produktionsmodell. Wir sind uns darüber im Klaren, dass jede Automatisierungseinrichtung eine einzigartige Aderanzahl, spezielle Erdungsanordnungen und spezielle Isolationseigenschaften erfordert. Wir fertigen jede Charge von Steuerkabeln direkt nach den spezifischen Mengenangaben (BOQ) Ihres Projekts und kalibrieren die Kerngröße, die Abschirmungsabdeckungsverhältnisse und die Mantelzusammensetzungen, um sie genau an Ihre elektrische Umgebung anzupassen.

Kontaktieren Sie noch heute unser Team für Instrumentierungstechnikum verifizierte technische Zeichnungen, maßgeschneiderte Kernanordnungslayouts anzufordern oder einen Express-Preisvoranschlag direkt ab Werk für Ihre bevorstehende Projektausschreibung zu erhalten!
