Warum 4-adrige gepanzerte Aluminiumkabel für Stromnetze

Zusammenfassung: Bei der Erweiterung von Industrieversorgungsanlagen, Solaranlagen-Sammelnetzen und gewerblichen Gebäudeverteilungsnetzen ist die Ausgewogenheit der Haltbarkeit direkter Erdverlegung mit knappen Beschaffungsbudgets eine wichtige technische Priorität. 4-adrige gepanzerte Aluminium-Stromkabel (YJLV22 / 0,6/1kV-Serie) dienen als hochzuverlässige Übertragungslösung für Niederspannungs-Sekundärnetze. In diesem Fachartikel werden das mehrschichtige Design, die doppelte Stahlbandpanzerung und die Kostenvorteile analysiert, die 4-adrige Aluminium-Stromkabel zur ersten Wahl für internationale Infrastrukturausschreibungen machen.

Inhaltsverzeichnis

Einführung

Strukturelle Architektur von 4-adrigen gepanzerten Aluminiumkabeln

Doppelte Stahlbandpanzerung: Bewachung direkt vergrabener Versorgungsleitungen

4-Kern-Design: Optimierung der dreiphasigen Niederspannungsversorgung

Kostenvorteile von Aluminiumlitzenleitern

Primäre Anwendungsszenarien in regionalen Stromnetzen

Direkte Anpassung und Beschaffungssicherheit ab Werk

Einführung

Unterirdische Niederspannungs-Stromverteilungsleitungen sind hohen physikalischen Belastungen ausgesetzt. Unterirdische Gräben setzen nicht armierte Kabel Bodenbewegungen, Verdichtungskräften, scharfen Felskanten und dem potenziellen Eindringen von Nagetieren aus. Darüber hinaus führt die Spezifizierung von Kupferleitern über lange Verteilungsspannen zu erheblich höheren Rohstoffkosten und Frachtkosten.

Um diese Installationshürden zu lösen, stellt Taitong Cable hochwertige 0,6/1 kV 4-adrige, mit Stahlband gepanzerte Aluminium-Stromkabel her. Durch die Kombination hochleitfähiger Aluminiumlitzenleiter mit robuster doppelter Stahlbandarmierung bieten unsere Kabel zuverlässige mechanische Festigkeit und kontinuierliche Stromversorgung für globale Versorgungsunternehmen.

Strukturelle Architektur von 4-adrigen gepanzerten Aluminiumkabeln

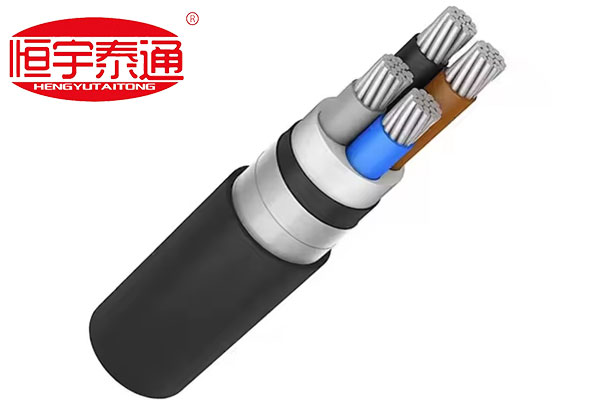

Ein detaillierter Blick auf den Querschnitt des 4-adrigen, gepanzerten Aluminium-Stromkabels verdeutlicht die mehrschichtige Konstruktion, die für raue Untergrundbedingungen entwickelt wurde:

Verdichtete verseilte Aluminiumleiter: Hergestellt aus hochreinen elektrischen Aluminiumdrähten, die eng verseilt sind, um den Kabeldurchmesser zu verringern und gleichzeitig eine optimale elektrische Leitfähigkeit zu gewährleisten.

Farbcodierte XLPE/PVC-Isolierung:Farbcodierte Phasenisolierung (z. B. Braun, Blau, Schwarz, Grau) ermöglicht eine genaue Phasenidentifizierung und einen vereinfachten Anschluss der Klemmen während der Installation vor Ort.

Extrudierte Innenbettwäsche:Glatte innere Schutzpolsterschicht, die über das zusammengebaute Kernbündel gewickelt ist, um Schäden durch Panzerungsreibung zu verhindern.

Doppelte Stahlbandpanzerung (DSTA):Überlappende spiralförmige Stahlpanzerbänder sind sicher um die Innenbettung gewickelt und absorbieren schwere äußere Stöße und radialen Druck.

Wetterfester Außenmantel:Robuster, UV-stabilisierter PVC- oder PE-Außenmantel, der Bodenfeuchtigkeit, Säurekorrosion und Oberflächenabrieb widersteht.

Doppelte Stahlbandpanzerung: Bewachung direkt vergrabener Versorgungsleitungen

Warum spezifizieren Projektberater und EPC-Auftragnehmer eine doppelte Stahlbandarmierung (DSTA) für Erdkabelinstallationen?

1. Kompatibilität mit direkter Bestattung:Gepanzerte Kabel machen teure externe PVC- oder Betonrohre überflüssig, was eine direkte Installation in offenen Erdgräben ermöglicht und die gesamten Baukosten senkt.

2.Extreme Druck- und Schlagfestigkeit:Bodensetzungen und darüber fahrende schwere Fahrzeuge üben eine kontinuierliche vertikale Kraft aus. Doppelte Stahlbandumwicklungen schützen die Innenleiter vor Verformung und physischem Durchstoß.

3.Unterirdische Schädlingsbekämpfung:Nagetiere und grabende Schädlinge fressen häufig durch weiche Außenpolymere. Die Stahlbandschicht bildet eine undurchdringliche physikalische Barriere, die die Lebensdauer der Leitung auf über 30 Jahre verlängert.

4-Kern-Design: Optimierung der dreiphasigen Niederspannungsversorgung

Die 4-Kern-Konfiguration ist speziell für dreiphasige Vierleiter-Verteilungsnetze (3 Ph+N) konzipiert:

Ausgewogene Phasenverteilung:Bietet Platz für drei Phasenleiter zusammen mit einem Neutralleiter in voller Größe in einem einzigen Kabelbündel.

Vereinfachtes Layout:Reduziert den Arbeitsaufwand für die Kabelverlegung und den Platzbedarf im Kabelkanal im Vergleich zur Verlegung mehrerer einadriger Kabel.

Kostenvorteile von Aluminiumlitzenleitern

Die Rohstoffpreise wirken sich erheblich auf die Lebensfähigkeit der Infrastruktur aus. Die Verwendung von Aluminiumlitzen anstelle von Kupfer bietet klare wirtschaftliche Vorteile:

Erhebliche Kapitaleinsparungen:Aluminium bietet eine hervorragende Stromtragfähigkeit zu einem Bruchteil der Materialkosten für Kupfer und ermöglicht es Auftragnehmern, Projektbudgets über längere Verteilungsentfernungen auszudehnen.

Reduziertes Transport- und Handhabungsgewicht:Die leichte Eigenschaft von Aluminium vereinfacht das Ziehen von Kabeltrassen, reduziert die Arbeitsstunden bei der Installation und optimiert die Containerfrachtverladung für den Überseetransport.

Primäre Anwendungsszenarien in regionalen Stromnetzen

Dank ihrer strukturellen Haltbarkeit und hohen Kosteneffizienz werden die 4-adrigen gepanzerten Aluminiumleitungen von Taitong Cable häufig in weltweiten Ausschreibungen vorgestellt:

Sammelnetze für Solar- und Windparks:Transport von Niederspannungs-Wechselstrom von Aufwärtstransformatoren zu Hauptverteilungsknoten über weitläufige Solarfelder.

Industrie- und Gewerbekomplexe:Verlegung unterirdischer Haupteinspeisungen, die die Haupttransformatoren des Versorgungsunternehmens mit den Fabrikverteilertafeln verbinden.

Ausschreibungen zum vorstädtischen Netzausbau:Ersetzen Sie fragile Freileitungen durch erdverlegte Panzernetze, um wetterbedingte Stromausfälle in wachsenden Wohngebieten zu verhindern.

Direkte Anpassung und Beschaffungssicherheit ab Werk

Versorgungsausschreibungen lassen keinen Raum für Isolationslücken, Leiterabweichungen oder Panzerungslücken. Globale Beschaffungsverträge erfordern die strikte Einhaltung anerkannter Parameter, einschließlich IEC 60502-1 und BS 5467.

BeiTaitong-KabelWir unterstützen Ihre Projektabwicklung durch ein zu 100 % fabrikspezifisches, maßgeschneidertes Produktionsmodell. Wir verschicken keine vorgefertigten, in die Jahre gekommenen Lagerräumungsartikel. Stattdessen fertigen wir jede Charge 4-adriger gepanzerter Aluminiumkabel nach Maß, um sie direkt an die genaue Mengenliste (BOQ) Ihres Projekts anzupassen. Dabei kalibrieren wir Leiterquerschnitte (16 mm2 bis 500 mm2), Isolationsdicke, Panzerungsparameter und Außenmantelmaterialien, um die lokalen nationalen Netzstandards zu erfüllen.

Kontaktieren Sie noch heute unsere Abteilung für Energiekabeltechnik, um eine Anfrage zu stellenverifizierte Typprüfberichte, individuelle Maßzeichnungen oder ein Express-Preisangebot direkt ab Werk für Ihre bevorstehende Stromausschreibung!
