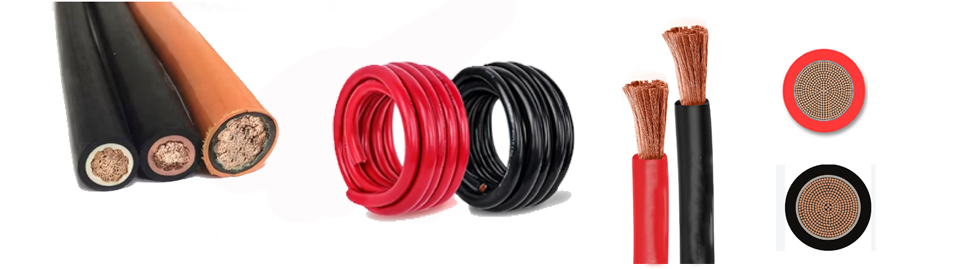

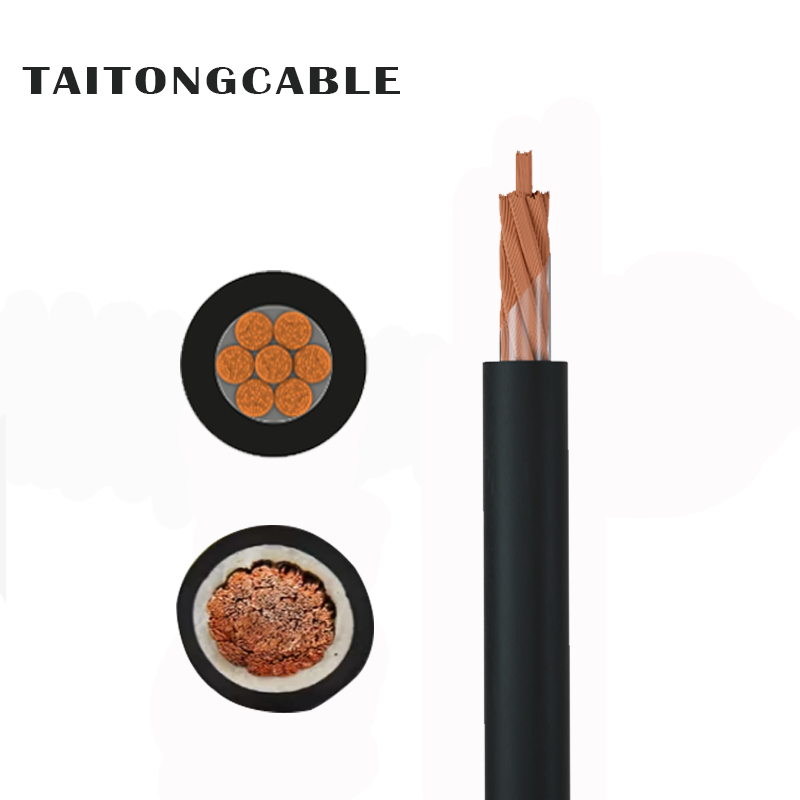

H01N2-D Flexibles Gummischweißkabel EN 50525

Das ultraflexible Schweißkabel H01N2-D ist ein spezielles Industriegummikabel im EN 50525 HAR-System, das ausschließlich für den Anschluss von Elektroschweißgeräten verwendet wird. Taitong Cable ist ein professioneller chinesischer Hersteller und Großhandelslieferant von Premium-H01N2-D-Schweißkabeln in China. Dieses EN 50525-Kabel besteht aus superfeinen, flexiblen Kupferleitern der Klassen 5 und 6 und hochtemperaturbeständigem Gummimaterial und widersteht häufigem Ziehen und Biegen bei Schweißarbeiten. Geeignet für industrielle EPC-Schweißprojekte, die Massenbeschaffung von Schweißkabeln, Handelsunternehmen für die Maschinenanpassung und fabrikseitige Unterstützungsprojekte. Taitong Cable bietet globalen Käufern umfassenden maßgeschneiderten Service und offizielle Zertifizierungsdokumente.

Anwendungen von H01N2-D-Lichtbogenschweißkabeln

---

Anschluss von Elektroschweißgeräten, industrielle Schweißgeräte, mechanische Schweißtechnik, mobiler Werkstattschweißbetrieb, europäische Projekte zur Unterstützung des Industrieschweißens. Kann in trockenen oder feuchten Räumen verwendet werden

Manuelles und automatisiertes Schweißen: Anschließen von Schweißgeneratoren an Elektrodenhalter und Werkstücke in Werften, im Automobilbau und in der Metallverarbeitung.

Industrielle Systeme: Montagelinien, Fördersysteme und Werkzeugmaschinen.

Aufgrund seiner hochbelastbaren Kupferlitze wird es häufig für flexible Batterieverbindungen oder Batteriespeichersysteme verwendet.

Referenzstandards

---

EN 50525-2-81 (DIN EN / VDE übernommene Fassung): Lichtbogenschweißkabel

Früher VDE-Typ NSLFFÖU

HD 516/VDE 0298-300: Anwendungsnorm/Nennstrom

VDE 0298 Teil 4, Tabelle 16

HD 516/VDE 0298-300

EN 60228: Leiter isolierter Kabel (IEC 60228)

EN 50363-2-2: Elastomermischungen zur Abdeckung (EM5)

EN 50363-1: Vernetzte Elastomer-Isoliermischungen

EN 50395: Elektrische Prüfverfahren

EN 50396: Nichtelektrische Prüfverfahren

EN 50525-1: Allgemeine Anforderungen

EN 60332-1 -2: Flammhemmend

EN 6081 1 -1 -4: Allgemeine Anwendung − Prüfungen bei niedrigen Temperaturen (IEC 6081 1-1-4)

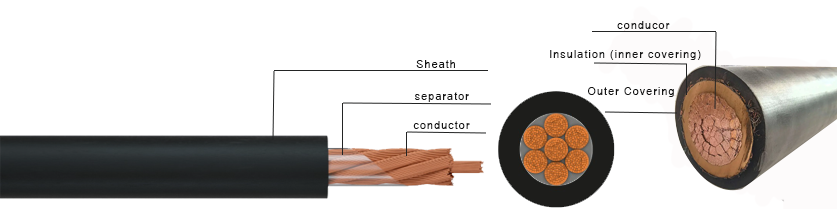

Bau von H01N2-D

---

Leiter: Feindrähtiges blankes Kupfer der Klasse 6, ultraflexibel für häufiges Ziehen und Biegen.

Leiterverseilung: ca. Klasse 6 ≤95 mm², ca. Klasse 5 ≥120 mm² gem. nach VDE 0295.

H01N2-D: Feindrähtiges blankes Kupfer der Klasse 6

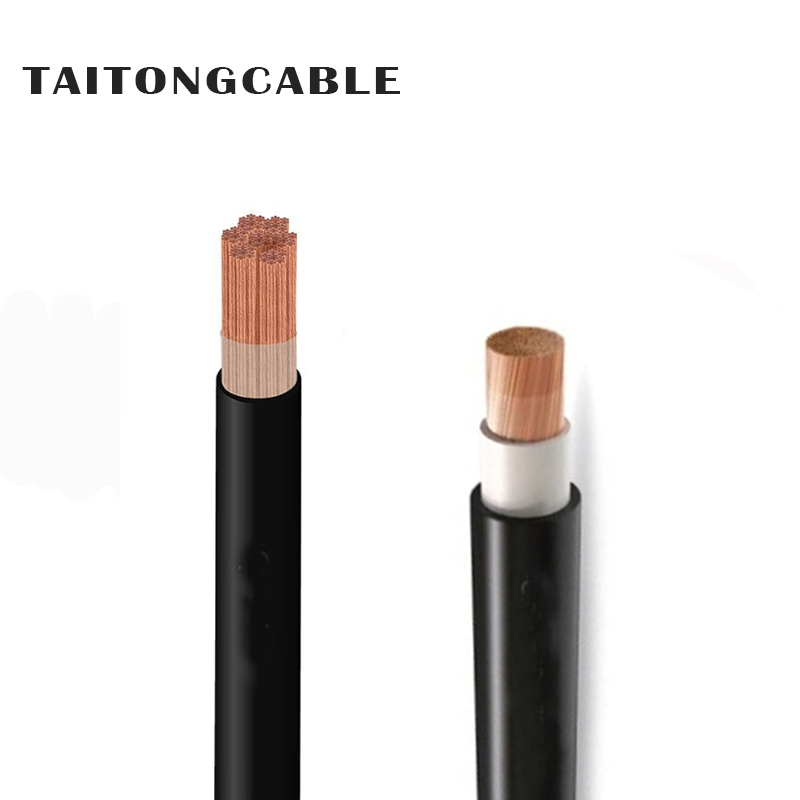

H01N2-E: Extrafeine, blanke Kupferlitze der Klasse 6

Separator: PET (Polyesterband) oder Papier.

Isolierung und Mantel/Beschichtung:

Hitzebeständiges, einschichtiges Elastomer aus vernetztem Elastomer Typ EM 5 gemäß EN 50363-2-2.

Doppelschichtige Abdeckung: Außenschicht Typ Gummimischung Typ EM5 gemäß EN 50363-2-2, Innenschicht entweder Typ EM5 (EN 50363-2-2) oder Typ EI7 (EN 50363-1) vernetztes EPR-Elastomer.

Mantelfarbe: Standardmäßig Schwarz, Sonderfarben auf Anfrage erhältlich.

Wichtige Spezifikationen

---

Anzahl der Kerne: Single-Core.

Nennspannung: 100 V AC (100/100 V) (150 V DC).

Die Betriebstemperaturen reichen im Allgemeinen von -20 °C / -25 °C bis zu +85 °C maximaler Leiterbetriebstemperatur, mit Kurzschlussfähigkeit bis zu 250 °C (max. 5 Sekunden).

Flammhemmend nach IEC/EN 60332-1-2, mit hoher Beständigkeit gegen Öl, Fett, Ozon, UV, Sauerstoff und milde Säuren/Benzin.

Werks-/dielektrische Prüfspannung: 1000 V (1,0 kV) 5 Min.

Temperaturbereich: (Flexibler Einsatz) 25°C bis +85°C

Betriebstemperatur (fest): -40 °C bis +85 °C.

Mindestbiegeradius: Flexibler Einsatz: 12 x Außendurchmesser

Allgemeine Daten des H01N2-D Gummischweißkabels

---

Vergleichstabelle: YH / YHF vs. H01N2-D

---

Um passende alternative Kabellösungen zu finden, können Kunden auf die Unterscheidungen verschiedener Standards zurückgreifen.

FAQ

---

F: Was sind YH- und YHF-Schweißkabel?

A: YH und YHF sind chinesische Standardschweißkabel, die GB/T 5013.6 entsprechen. YH verwendet Naturkautschuk SE3, YHF ölbeständiges Chloropren-Elastomer SE4, maximale Arbeitstemperatur 65 °C.

F: Was ist der Hauptunterschied zwischen YH und YHF?

A: YH SE3-Gummi ist für normales Schweißen im Innenbereich geeignet und nicht ölbeständig. Die YHF SE4-Verbindung zeichnet sich durch eine gute Öl-, Ozon- und Wetterbeständigkeit aus und eignet sich für Werften und ölige Umgebungen.

F: Was ist der Unterschied zwischen YH und H01N2-D?

A: Unterschiedliche Standards und Bezugsmaterialien. YH folgt GB/T5013.6 mit SE3-Gummi, max. 65 °C. H01N2-D entspricht EN 50525-2-81, EM5 CSP-Elastomerbeschichtung, ausgelegt für 85 °C, bessere Reiß-, Abrieb- und Schweißspritzerbeständigkeit für europäische Märkte.

F: Was ist der Leiterunterschied?

A: YH/YHF übernehmen den Kupferleiter GB/T3956 der Klasse 5 / optional der Klasse 6. H01N2-D verwendet für Schweißkabel einen speziellen Leiter der Klasse D gemäß EN50525-2-81.

F: Kann YH H01N2-D für europäische Projekte ersetzen?

A: Nein. EU-Projekte, die eine EN50525-/HAR-/VDE-Zertifizierung erfordern, müssen H01N2-D verwenden. YH ist ein GB-Standardkabel und kann die europäischen Standardanforderungen nicht erfüllen.

F: Welches Kabel hat eine höhere Temperaturbeständigkeit?

A: H01N2-D mit EM5-Beschichtung erreicht eine maximale Dauerbetriebstemperatur von 85 °C, höher als YH/YHF 65 °C.

Wählen Sie Taitong Cable als Ihren vertrauenswürdigen H01N2-D- und H01N2-E-Lieferanten.

---

Taitong Cable mit Sitz in China verfügt über jahrzehntelange Erfahrung in der Herstellung und Lieferung von Gummischweißkabeln. Wir betreiben fünf Produktionsstätten, darunter eine eigene Gummikabelfabrik mit einer Fläche von Zehntausenden Quadratmetern. Unsere professionelle Forschung und Entwicklung, unser Testlabor und unser kompetentes technisches Team garantieren, dass das flexible Gummischweißkabel H01N2-D die Anforderungen von EN 50525 und VDE mit CE-Zertifizierung vollständig erfüllt.

Unsere H01N2-D-Lichtbogenschweißleitungen sind zu wettbewerbsfähigen Direktpreisen ab Werk erhältlich und dienen Projekten auf nationaler Ebene. Es eignet sich für manuelle Schweißarbeiten in Stahlbau-, Bau- und Metallwerkstätten. Wir begrüßen Großabnehmer, EPC-Auftragnehmer und ausländische Kunden in ganz Europa, Afrika und Südostasien für eine langfristige Zusammenarbeit.
