Warum 10-kV-Freileitungskabel die Netze verbessern

Zusammenfassung: Bei der Mittelspannungs-Freileitungsstromverteilung ist die Gewährleistung einer unterbrechungsfreien Versorgung bei gleichzeitiger Minimierung des Wartungsaufwands ein vorrangiges Ziel für Versorgungsunternehmen.Isolierte Freileitungskabel mit einer Nennspannung von bis zu 10 kVhaben sich zum führenden Standard für die Modernisierung alternder Stromnetze entwickelt. In diesem Artikel werden das strukturelle Design, die wichtigsten technischen Vorteile und die Umweltsicherheitsmechanismen moderner 10-kV-Antennenbündelkabel (ABC) aufgeschlüsselt und Projektbeschaffungsmanagern dabei geholfen, die Leitungszuverlässigkeit zu optimieren.

Inhaltsverzeichnis

Einführung

Strukturelle Anatomie von isolierten 10-kV-Freileitungskabeln

Wichtige betriebliche Vorteile gegenüber herkömmlichen blanken Leitern

Wesentliche Anwendungsszenarien bei regionalen Stromausschreibungen

Direkte Compliance ab Werk und kundenspezifische Beschaffung

Einführung

Da sich städtische Räume ausdehnen und die Anforderungen an die Elektrifizierung ländlicher Gebiete steigen, legen traditionelle, blanke Freileitungen zunehmend Schwachstellen im Netzwerk offen. Nicht isolierte Mittelspannungsleitungen sind den Elementen ausgesetzt und sehr anfällig für Störungen, die durch überwucherte Bäume, starken Wind und Wildtiere ausgelöst werden und zu kostspieligen lokalen Stromausfällen führen. Um diese Infrastrukturrisiken zu mindern, ohne die massiven Investitionsausgaben zu tätigen, die mit dem Ausheben von Erdgräben verbunden sind, greifen weltweite Energiebehörden schnell auf isolierte 10-kV-Freileitungskabel zurück.

Entwickelt für anspruchsvolle Außenumgebungen,Taitong-Kabelstellt hochbeständige isolierte Mittelspannungs-Freileitungskabel her. Durch den Einsatz fortschrittlicher vernetzender Isolierverbindungen und hochreiner Leiterkerne bieten unsere Produkte außergewöhnliche mechanische und elektrische Sicherheit für Freileitungen weltweit.

Strukturelle Anatomie von isolierten 10-kV-Freileitungskabeln

Der strukturelle Aufbau eines isolierten 10-kV-Freileitungskabels ist sorgfältig ausbalanciert, um sowohl die leichte Handhabung als auch die absolute Eindämmung des Stromkreises zu optimieren:

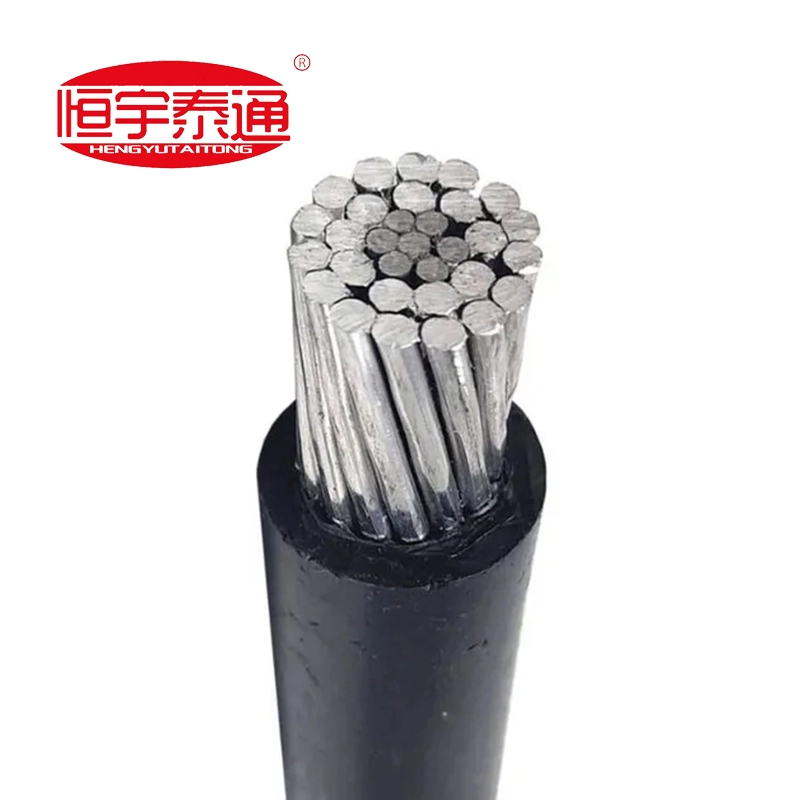

Phasenleiter: Bestehend aus hochreinen, rundverdichteten Aluminiumlitzen. Durch die Verdichtung wird der Leiterdurchmesser verringert und das Oberflächenprofil geglättet, wodurch eine gleichmäßige elektrische Spannungsverteilung gewährleistet wird.

Messenger Core (optional/zusammengesetzt): Enthält hochfeste Litzen mit verzinktem Stahlkern oder verstärkte Aluminiumlegierungen, um die strukturelle mechanische Spannung über große Spannweiten zwischen Übertragungsmasten zu übertragen.

Robuste, wetterbeständige Isolierung: Extrudiert aus hochwertigem schwarzem vernetztem Polyethylen (XLPE) oder hochdichtem Polyethylen (HDPE). Diese Verbindung ist stark mit Spezialruß gesättigt, um maximalen Schutz vor anhaltender ultravioletter (UV) Sonnenstrahlung und Ozonrissen zu bieten.

Wichtige betriebliche Vorteile gegenüber herkömmlichen blanken Leitern

Die Umstellung auf 10-kV-isolierte Freileitungen bietet Energieversorgern entscheidende, quantifizierbare Vorteile in der Praxis:

1.Beseitigung von Baumkontaktausfällen: In dicht bewaldeten oder tropischen Gebieten lösen Äste, die blanke Leiter berühren, sofortige Kurzschlüsse und mögliche Waldbrände aus. Isolierte Mäntel isolieren den Strom vollständig, sodass die Leitung auch bei physischem Kontakt mit überwucherter Vegetation sicher funktioniert.

2. Reduzierter Phasenabstand und engere Vorfahrtswege: Da die Leiter vollständig isoliert sind, wird der vorgeschriebene Luftabstand zwischen den Phasen erheblich reduziert. Dies ermöglicht es Versorgungsunternehmen, mehrere Stromkreise an einem einzigen Mast zu installieren oder den Strom durch enge Stadtkorridore zu leiten.

3.Erweiterter Vereisungsschutz und Widerstandsfähigkeit gegen Windlastene: Der glatte, runde äußere Polymermantel verhindert starke Eisansammlungen und bietet im Vergleich zu Standardkonfigurationen mit offenem Draht einen geringeren Windwiderstand, wodurch ein Reißen der Leine bei schweren Stürmen verhindert wird.

Wesentliche Anwendungsszenarien bei regionalen Stromausschreibungen

Aufgrund ihrer strukturellen Belastbarkeit und geringen Installationskomplexität werden 10-kV-Freileitungskabel häufig bei globalen Netzausbauprojekten eingesetzt:

Modernisierung der städtischen Wohnstromversorgung: Ersetzen alter Blankdrahtsysteme in überfüllten Wohngebieten, in denen unterirdische Ausgrabungen physisch oder finanziell unmöglich sind.

Wald- und ländlicher Netzausbau: Sichere Mittelspannungsleitungen durch dichte Wälder, landwirtschaftlich genutzte Gebiete oder Berggebiete verlegen, ohne dass aggressive und kostspielige Baumrodungskampagnen erforderlich sind.

Küsten- und korrosive Umgebungen: Die schwere Außenisolierung schützt die inneren Metallleiter vor Salzsprühkorrosion, chemischer Luftverschmutzung und hoher Luftfeuchtigkeit.

Direkte Compliance ab Werk und kundenspezifische Beschaffung

Öffentliche Infrastrukturprojekte im Mittelspannungsbereich lassen keinen Raum für strukturelle Schwachstellen. Jeder Freileitungseinsatz erfordert eine genaue technische Ausrichtung auf internationale Qualitätskriterien wie zIEC 60502-2oder lokalisierte Versorgungsspezifikationen.

BeiTaitong-Kabel, wir halten uns strikt an a100 % maßgeschneidertes Produktionsmodell direkt ab Werk. Wir verschieben keine vorgefertigten Lagerräumungsbestände. Stattdessen konstruieren und fertigen wir jede Charge isolierter 10-kV-Freileitungskabel direkt anhand Ihrer spezifischen Projektmengenliste (BOQ) und passen die genauen Kernstrukturen, Kernstärken und Isolationsquerschnitte an Ihre lokalen Spannweiten und Klimaprofile an.

Kontaktieren Sie noch heute unser Overhead-Distribution-Engineering-Teamum auf verifizierte technische Zeichnungen und Typprüfzertifikate zuzugreifen oder um eine schnelle, direkte Kostenschätzung für Ihre bevorstehende Stromnetzausschreibung zu erhalten!
