Warum Mittelspannungs-Kupferstromkabel die Netzzuverlässigkeit gewährleisten

Zusammenfassung: Da moderne Schwerindustrien und städtische Infrastrukturen wachsen, erfordern Mittelspannungsnetze eine beispiellose Übertragungsstabilität.Mittelspannungskabel mit Nennspannungen von 6/10 kV bis 26/35 kVdienen als lebenswichtige Arterien der Hochlaststromverteilung. In diesem Artikel werden die kritischen Strukturschichten, technischen Vorteile und strengen Prüfstandards von Mittelspannungskupferkabeln analysiert und Infrastrukturbeschaffungsmanagern eine Orientierung für eine langfristige Netzwerksicherheit gegeben.

Inhaltsverzeichnis

1.Einleitung

2. Strukturschichten von Mittelspannungskabeln mit 6/10 kV bis 26/35 kV

3.Warum sich Kupferleiter in Mittelspannungssystemen auszeichnen

4. Untergrundrisiken eliminieren: Abschirmung und Panzerung

5.Technische Konformität und werkseitige Anpassung

Einführung

Der Betrieb von Stromnetzen im Mittelspannungsbereich von 6 kV bis 35 kV führt zu erheblichen elektrischen Belastungen, denen Standard-Niederspannungsleitungen nicht standhalten können. Bei diesen hohen Potentialen kann jede strukturelle Unregelmäßigkeit zu katastrophalen Teilentladungen führen. Um eine ununterbrochene Kontinuität für kommunale Umspannwerke und große Produktionszonen zu gewährleisten, spezifizieren beratende Ingenieure kontinuierlich hochbelastbare Mittelspannungslösungen mit Kupferkern.

Als international anerkannter HerstellerTaitong-Kabelnutzt fortschrittliche Produktionslinien für die Vulkanisierung von Fahrleitungen, um 6/10-kV- bis 26/35-kV-Stromkabel zu liefern, die die globalen Netzsicherheitsmargen übertreffen und hocheffiziente Verteilungsoptionen für Ausschreibungen in der Schwerindustrie bieten.

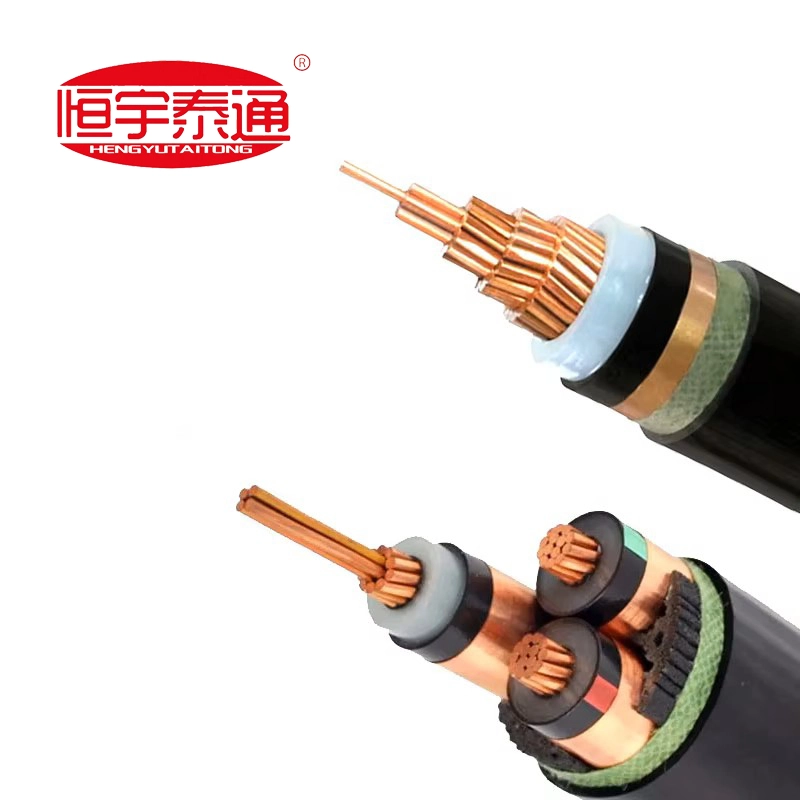

Strukturschichten von Mittelspannungskabeln mit 6/10 kV bis 26/35 kV

Im Gegensatz zu Niederspannungskabeln erfordern Mittelspannungskabel eine hochentwickelte dreifache Extrusionsschicht, um das starke innere elektrische Feld zu vereinheitlichen. Der Tragwerksbau umfasst mehrere präzisionsgefertigte Zonen:

Leiter: Hochreine, kreisförmig verdichtete Kupferlitzen (Klasse 2) für maximale Leitfähigkeit und minimalen Durchmesser.

Innerer Halbleiterschirm: Eine glatte halbleitende Schicht, die direkt über den Leiter extrudiert wird, um elektrische Spannungskonzentrationen zu vermeiden.

XLPE-Isolierung: Besonders sauberes, vernetztes Polyethylen, das Hochspannungsbelastungen bis zu 90 °C im Dauerbetrieb widersteht.

Äußerer Isolationsschild: Eine abziehbare oder verbundene halbleitende Schicht, die die radialen elektrischen Felder vergleichmäßigt.

Metallische Abschirmschicht: Spiralförmig gewickelte Kupferbänder oder Kupferdrähte mit hoher Leitfähigkeit, die dazu dienen, kapazitive Ladeströme und Fehlerströme sicher zur Erde zu leiten.

Äußere Schutzhülle: Robuster, witterungsbeständiger PVC- oder hochdichter PE-Mantel, der die Metallabschirmung von der Untergrundfeuchtigkeit isoliert.

Warum sich Kupferleiter in Mittelspannungssystemen auszeichnen

Während Aluminium aufgrund der niedrigen Anschaffungskosten die lokalen Niederspannungsleitungen dominiert, ist hochreines Kupfer aus mehreren wichtigen Gründen der unbestrittene Standard für die kritische Mittelspannungsverteilung von 6 kV bis 35 kV:

1. Überlegene Strombelastbarkeit: Kupfer bietet einen deutlich geringeren elektrischen Widerstand als Aluminium, sodass Einzelkern- oder Dreikern-Aufbauten große Stromblöcke durch engere unterirdische Leitungskanäle übertragen können.

2.Minimierter Spannungsabfall: Unverzichtbar für längere industrielle Strecken, da Kupferkerne die Wärmeverluste bei der Leitungsübertragung über ausgedehnte regionale Bereiche hinweg erheblich verringern.

3. Hohe mechanische Zugfestigkeit: Kupfer hält extremen Zugspannungen bei komplexen Grabenführungen oder tiefen Richtbohrinstallationen stand und eliminiert so das Risiko einer Kerndehnung.

Beseitigung unterirdischer Risiken: Abschirmung und Panzerung

Die häufigste Bedrohung für erdverlegte Mittelspannungsstromkreise ist die Bildung von Wasserbäumen – ein Phänomen, bei dem Mikrohohlräume in billiger Isolierung in Kombination mit Feuchtigkeit das Kabel mit der Zeit langsam schädigen.

Taitong-Kabeleliminiert dieses Risiko durch die Verwendung ultrareiner Verbundmaterialien und modernster Triple-Co-Extrusions-Vernetzungstechnologie. Die überlappende Kupferbandabschirmung bildet in Kombination mit der optionalen Stahldrahtpanzerung (SWA) oder der doppelten Stahlbandpanzerung (DSTA) eine doppelte Barriere. Diese Barriere wehrt den Druck des unterirdischen Gesteins, das Eindringen von Feuchtigkeit und die Schädigung durch Nagetiere vollständig ab und verlängert die Betriebslebensdauer auf über 30 Jahre.

Technische Compliance und Fabrikanpassung

Globale Infrastrukturausschreibungen lassen keinen Spielraum für Kompromisse. Mittelspannungssysteme erfordern eine einwandfreie Konstruktionsausführung, die durch strenge Typprüfzertifizierungen abgesichert ist.

BeiTaitong-KabelWir betreiben kein generisches Massenlager-Clearinghaus. Jede Charge von ein- und dreiadrigen Mittelspannungskabeln basiert zu 100 % auf einem maßgeschneiderten Produktionsmodell direkt ab Werk und wird direkt anhand der spezifischen Stücklisten (BOQ), der Tracking-Systemanforderungen und der örtlichen Umweltspezifikationen Ihres Projekts konstruiert.

Kontaktieren Sie noch heute unsere technische Abteilung für Mittelspannungum auf technische Werkskataloge und Querschnittsentwurfsblätter zuzugreifen oder um eine schnelle, vertragsfertige Kostenschätzung für Ihre regionale Netzinfrastrukturausschreibung zu erhalten!
