Warum flexible mineralisolierte Kabel Netze sichern

Zusammenfassung:Bei Wolkenkratzern mit hoher Bebauungsdichte, unterirdischen Verkehrsnetzen und stark beanspruchten petrochemischen Zonen ist die Festlegung der höchsten Stufe der feuerfesten Verkabelung zum Schutz der öffentlichen Sicherheit von entscheidender Bedeutung.Mineralisolierte flexible feuerbeständige Kabelrepräsentieren den absoluten Höhepunkt der Überlebensfähigkeit elektrischer Brände. In diesem Artikel werden die fortschrittliche strukturelle Anatomie, die extremen Feuer-Wasser-Schock-Abwehrmechanismen und die Verlegungsvorteile der 0,6/1-kV-NG-A-Stromkabelserie in Industriequalität erläutert.

Inhaltsverzeichnis

Einführung

Struktureller Aufbau von 0,6/1 kV NG-A flexiblen mineralisolierten Kabeln

Das ultimative Feuer-Überleben: Flammen, Wasser und Stöße überwinden

Warum Flexibilität das Spiel für die Vor-Ort-Installation verändert

Direkte Anpassung und Beschaffungskonformität ab Werk

Einführung

Wenn ein Großbrand einen Gewerbekomplex oder eine Industrieraffinerie gefährdet, versagen standardmäßige kunststoffisolierte Kabel innerhalb von Minuten und unterbrechen die Stromversorgung der strukturellen Lebensadern. Sogar standardmäßige flammhemmende oder einfach feuerbeständige Drähte unterliegen strengen thermischen Grenzwerten. Für kritische Stromkreise – wie Hauptfeueraufzüge, Notlüftungssysteme und Notschalttafeln – erfordern moderne technische Spezifikationen spezielle Kabel, die einfach nicht brennen können.

Um diese kompromisslosen globalen Sicherheitsparameter für die Infrastruktur zu erfüllen, stellt Taitong Cable Co., Ltd. leistungsstarke, flexible, mineralisolierte, feuerbeständige Kabel her. Unsere Produktlinien bestehen aus anorganischen Materialien, die Verbrennungsrisiken vollständig eliminieren, und bieten ultimative Betriebssicherheitsmargen für hochkarätige technische Projekte auf der ganzen Welt.

Struktureller Aufbau von 0,6/1 kV NG-A flexiblen mineralisolierten Kabeln

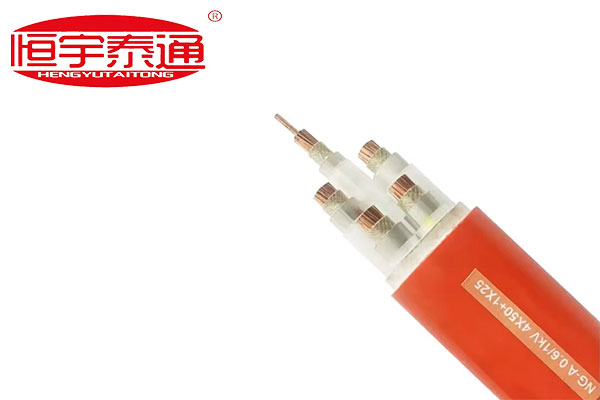

Im Gegensatz zu Standard-Verteilerdrähten aus synthetischem Polymer nutzt die NG-A 0,6/1KV 4 x 50 + 1 x 25 mm-Architektur anorganische Mineralverbindungen, um eine dauerhafte Abschirmung zu schaffen

gegen starke Hitze:

Hochreine Kupferleiter:Hergestellt aus verseilten elektrischen Kupferdrähten, um eine robuste Stromübertragung und einen geringen Widerstand bei täglicher Volllastleistung zu gewährleisten.

Anorganische mineralische Isolationsbarriere:Mit hochstabilen Mineralien (z. B. Magnesiumoxid oder speziellen synthetischen Mineralbändern) umwickelt und verdichtet. Diese Schicht enthält absolut keine organischen Materialien, was bedeutet, dass sie sich nicht entzünden, Feuer fangen oder die Verbrennung aufrechterhalten kann.

Innenfüller und Schutzbettung:Hergestellt aus schwer entflammbaren, ungiftigen Mineralverbindungen, die bei mechanischer Beanspruchung die Rundung des Strukturkerns beibehalten.

Aluminium-/Metallschutzmantel:Eine nahtlose metallische Eindämmungsschicht unter der Außenhülle, die für einwandfreie Wasserdichtigkeit und robuste elektromagnetische Abschirmung (EMI) sorgt.

Strapazierfähige Sicherheits-Außenjacke:Eine leuchtend orange/rote, flammhemmende, raucharme Ummantelung, die eine hervorragende Kriechstromfestigkeit und eine klare Sicherheitskennzeichnung in gemeinsam genutzten Kabelrinnen bietet.

Das ultimative Feuer-Überleben: Flammen, Wasser und Stöße überwinden

Standardmäßige Brandschutzleitungen werden in der Regel nur gegen trockene Flammen getestet. Bei realen Gebäudebränden wirken jedoch drei verschiedene zerstörerische Kräfte gleichzeitig: starke Hitze, starker Wasserspritzer aus Notfallsprinkleranlagen und physische Einwirkungen durch einstürzendes Mauerwerk oder herabfallende Balken.

Die flexible mineralisolierte Serie NG-A wurde speziell dafür entwickelt, diesen Gefahren durch die Einhaltung strenger internationaler Kriterien wie dem BS 6387 CWZ-Protokoll standzuhalten:

1. Flammbeständigkeit (C):Behält die kontinuierliche Integrität des Stromkreises bei direkter intensiver Verbrennung bei 950 °C für bis zu 180 Minuten aufrecht.

2. Wassersprühbeständigkeit (W):Widersteht erfolgreich einem Kurzschluss, wenn es 15 Minuten lang einer direkten Flamme bei 650 °C ausgesetzt wird, gefolgt von 15 Minuten starkem Wassersprühstrahl aus einem Feuerwehrschlauch.

3. Mechanischer Schockwiderstand (Z):Hält einen konstanten Kraftfluss aufrecht, während er wiederholt von einer mechanischen Schlagstange unter Flammentestbedingungen bei 950 °C gehämmert wird.

Warum Flexibilität das Spiel für die Vor-Ort-Installation verändert

Historisch gesehen bedeutete die Verwendung von mineralisolierten Leitungen den Umgang mit altmodischen, starren, schweren kupferkaschierten Stäben (BTTZ). Diese traditionellen Systeme erforderten komplexe, teure Biegewerkzeuge, litten unter kurzen Produktionslängen und führten aufgrund komplexer Verbindungen zu hohen Arbeitskosten.

Das moderne, flexible NG-A-Mineraldesign von Taitong Cable löst diese Probleme bei der Installation:

Biegen mit engem Radius:Die Litzenleiter und das flexible mineralische Abschirmband ermöglichen eine reibungslose Biegung der Leitung um tragende Betonpfeiler und in engen Schaltschränken.

Kontinuierliche lange Läufe:Hergestellt in verlängerten, durchgehenden Trommellängen, wodurch die Notwendigkeit von Zwischenkabelverbindungen in der Mitte der Kabel vollständig entfällt und elektrische Schwachstellen reduziert werden.

Direkte Anpassung und Beschaffungskonformität ab Werk

Kommerzielle Infrastrukturprojekte der Spitzenklasse erlauben keinerlei Spielraum für nicht überprüfte Materialien oder strukturelle Schwächen. Jede Charge von Mineralverteilungssystemen muss perfekt mit Ihrer genauen Mengenliste (BOQ) für die Elektrotechnik übereinstimmen.

BeiTaitong Cable Co., Ltd., wir lehnen starre, massenproduzierte Bestandsverrechnungssysteme zugunsten eines 100 % fabrikspezifischen, maßgeschneiderten Produktionsmodells ab. Wir konstruieren und fertigen jede Charge flexibler mineralisolierter Kabel so, dass sie genau Ihren Konfigurationsanforderungen entspricht. Dabei passen wir spezifische Aderzahlen, präzise Querschnittsanordnungen und kundenspezifische Strukturlängen an, um sie an die genauen elektrischen Parameter Ihres Projekts anzupassen.

Kontaktieren Sie noch heute unser Team für hochsichere Energietechnikum auf autorisierte Testberichte und detaillierte Strukturzeichnungen zuzugreifen oder eine Express-Kostenschätzung direkt ab Werk für Ihre bevorstehende Ausschreibung für die Netzinfrastruktur zu erhalten!
