Warum sich LV-gepanzerte Aluminiumkabel am besten für die Erdverlegung eignen

Zusammenfassung: Für moderne Infrastrukturen, kommunale Netze und Industrieanlagen ist die Auswahl der richtigen Kabelstruktur entscheidend für die Balance zwischen Kosten und langfristiger Zuverlässigkeit.0,6/1-kV-Niederspannungs-Aluminium-Stromkabel mit Armierunghaben sich zum Industriestandard für die direkte Erdverlegung im Untergrund entwickelt. In diesem Artikel erläutern wir die technischen Schichten dieser Hochleistungskabel und analysieren, warum ihre einzigartige Konstruktion den ultimativen Schutz vor mechanischer Beanspruchung und Umwelteinflüssen bietet.

Einführung

Tauchen Sie tief in die Konstruktion gepanzerter Aluminiumkabel ein

Hauptvorteile der Double Steel Tape Armor (DSTA)

Anwendungsszenarien in globalen Ausschreibungen

Technische Parameter: Konformität mit IEC 60502-1

Fazit und Werksunterstützung

Einführung

Bei der Planung unterirdischer Stromverteilungsnetze stehen Beschaffungsmanager vor einer doppelten Herausforderung: Sie müssen die Materialbudgets unter Kontrolle halten und gleichzeitig sicherstellen, dass das Netz rauen Bodenbedingungen, Feuchtigkeit und wechselnden Lasten über Jahrzehnte hinweg standhält. Herkömmliche ungepanzerte Optionen versagen bei direkten Erdverlegungsanwendungen oft und führen zu kostspieligen Fehlern. Heutzutage lösen 0,6/1-kV-gepanzerte Aluminium-Stromkabel dieses Dilemma, indem sie die extreme Kosteneffizienz von Aluminiumleitern mit robuster mechanischer Panzerung kombinieren.

Als geprüfter strategischer CREC-Lieferant ist Taitong Cable auf die Herstellung maßgeschneiderter, mehradriger gepanzerter Aluminiumkabel spezialisiert, die genau auf die Spezifikationen regionaler öffentlicher Versorgungsunternehmen und internationale Projektmengenlisten (BOQ) zugeschnitten sind.

Tauchen Sie tief in die Konstruktion gepanzerter Aluminiumkabel ein

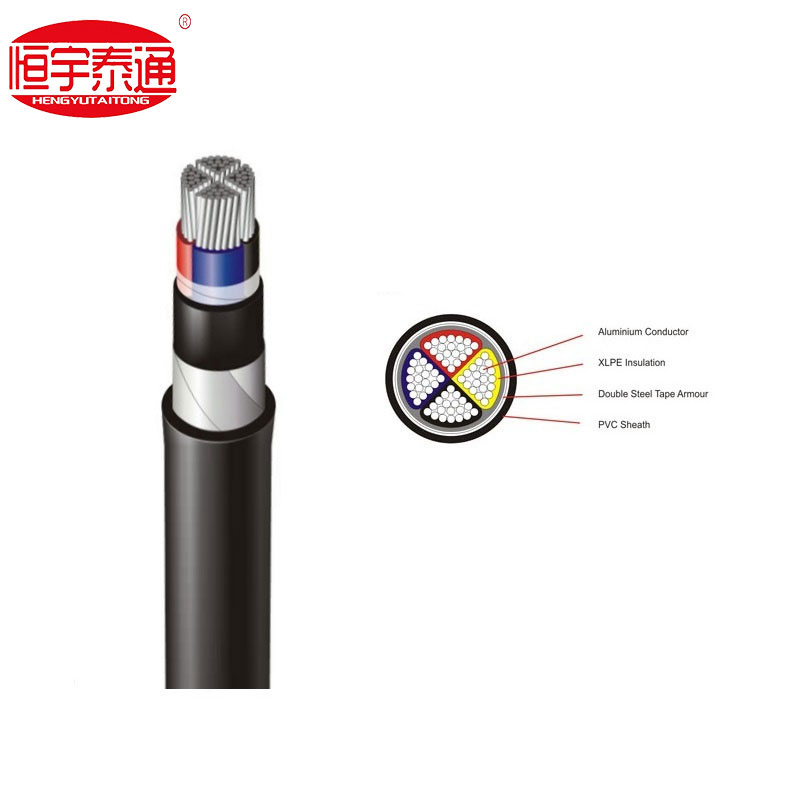

Die Zuverlässigkeit eines Niederspannungsnetzes hängt vollständig von der Querschnittsintegrität seiner Kabel ab. Wenn wir uns das technische Profil eines standardmäßigen 4-adrigen Stromkabels ansehen, können wir ein stark optimiertes mehrschichtiges Schutzsystem erkennen:

Gemäß den Designspezifikationen internationaler Standards besteht das Kabel aus vier unterschiedlichen Funktionsschichten:

1.Aluminiumleiter:Verwendet hochreines, sektorförmig verdichtetes Aluminiumlitze. Das Sektordesign stellt sicher, dass die vier Kerne perfekt zusammenpassen und die Luftspalte minimal sind. Dadurch wird der Gesamtaußendurchmesser erheblich reduziert und Platz für die Leitungen eingespart.

2.XLPE-Isolierung:Vernetztes Polyethylen bietet außergewöhnliche thermische und elektrische Eigenschaften, sodass der Kern bei Dauertemperaturen von bis zu 90 °C sicher arbeiten und Kurzschlussüberlastungen von bis zu 250 °C bewältigen kann.

3. Doppelte Stahlbandpanzerung (DSTA):Über die Innenbettung sind zwei Lagen spiralförmiges Stahlband gewickelt. Diese Metallabschirmung bietet eine kontinuierliche Abdeckung und einen hohen Widerstand gegen vertikale Quetschlasten und versehentliche Stöße beim Erdaushub.

4.PVC-Hülle:Der robuste Außenmantel aus Polyvinylchlorid schützt die innere Metallpanzerung vor Feuchtigkeit, chemischer Korrosion im Boden und UV-Strahlung, wenn sie über der Erde exponiert ist.

Hauptvorteile der Double Steel Tape Armor (DSTA)

Warum fordern technische Berater für Niederspannungsnetze ausdrücklich die doppelte Stahlbandpanzerung gegenüber ungepanzerten Varianten?

Überragende mechanische Druckfestigkeit:Erdkabel unterliegen Bodensetzungen, starkem Fahrzeugverkehr über der Leitung und felsigem Gelände. Das doppelte Stahlband fungiert als mechanische Abschirmung, die äußeren Druck absorbiert, ohne die darunter liegende XLPE-Isolierung zu verformen.

Schutz vor Nagetieren und Termiten:In tropischen oder ländlichen Ausbreitungsgebieten stellen unterirdische Termiten und Nagetiere eine ernsthafte Bedrohung für Polymermäntel dar. Die Stahlbandpanzerung stellt eine undurchdringliche physische Barriere dar, die einen Biobefall verhindert.

Kostengünstige Direktbestattung:Ungepanzerte Kabel erfordern tiefe, betonverstärkte Gräben oder teure durchgehende Rohrleitungen. Gepanzerte Aluminiumkabel können sicher direkt in sandigen Erdgräben vergraben werden, wodurch die Kosten für Tiefbau und Installationsarbeit drastisch gesenkt werden.

Anwendungsszenarien in globalen Ausschreibungen

Dank ihrer strukturellen Widerstandsfähigkeit werden 0,6/1-kV-bewehrte Aluminiumkabel häufig bei Ausschreibungen für kritische Infrastrukturen in Südostasien, Afrika und den Ländern der „Belt and Road“-Initiative eingesetzt:

Hauptkommunale Stromverteilung:Anschluss von Umspannwerkstransformatoren an private und gewerbliche Verteilerkioske.

Industrieanlagen und Produktionsanlagen:Stromversorgung schwerer Maschinenanlagen, bei denen Kabel in offenen Kabelkanälen oder unterirdischen Kanälen verlegt werden, die mechanischen Vibrationen ausgesetzt sind.

Projekte für erneuerbare Energien:Verbindung zentraler Wechselrichterstationen in großen Solarparks und Windkraftnetzen.

Öffentliche Infrastruktur:Bereitstellung zuverlässiger unterirdischer Stromleitungen für kommunale Straßenbeleuchtungsnetze und Autobahnüberwachungssysteme.

Technische Parameter: Konformität mit IEC 60502-1

Bei Taitong Cable werden alle armierten Aluminium-Niederspannungsstromkabel vollständig in strikter Übereinstimmung mit IEC 60502-1 (Kabel für Nennspannungen von 1 kV bis 30 kV) hergestellt und getestet.

Fazit und Werksunterstützung

Durch die Investition in 0,6/1-kV-Armierungskabel aus Aluminium wird sichergestellt, dass Ihr Projekt von einem wartungsfreien Lebenszyklus profitiert und gleichzeitig die Anfangsinvestitionen äußerst wettbewerbsfähig bleiben. Da jede Grid-Installationsumgebung einzigartig ist, ist die Führung eines einheitlichen Inventars ineffizient.

Taitong-Kabelarbeitet nach einem zu 100 % maßgeschneiderten Produktionsmodell. Wir verfügen nicht über große Lagerbestände an Generika; Stattdessen konstruieren und fertigen wir jede Charge mehradriger gepanzerter Kabel auf Bestellung und stellen dabei individuelle Aderzahlen, Querschnittsflächen (z. B. integrierte Straßenbeleuchtungsadern) und eine genaue Einhaltung Ihrer regionalen Projektanforderungen sicher.

Kontaktieren Sie noch heute unser Engineering-Teamum eine direkte Fabrikpreisschätzung oder technische Datenblätter zu erhalten oder um kundenspezifische Kabelspezifikationen für Ihre bevorstehende Projektausschreibung zu besprechen!
