Mehradrige STA-Panzer-Kupfer-PVC-isolierte und ummantelte Niederspannungsstromkabel

0,6/1 kV Niederspannungs-Mehrleiter-STA-PVC-isolierte und ummantelte, mit Kupfer isolierte und ummantelte Stromkabel (CU/PVC/STA/PVC) entsprechen IEC 60502-1. Das Kabel besteht aus einem verseilten, blanken Kupferleiter der Klasse 2 (Massivkupferleiter der Klasse 1 ist optional für Größen unter 6 mm² auf Anfrage erhältlich), einer PVC-Isolierung, einer Doppelstahlbandpanzerung (STA) und einem PVC-Außenmantel und bietet einen hohen Widerstand gegen Druck und äußere mechanische Einwirkungen. Dieses gepanzerte STA-Stromkabel ist für die Festinstallation geeignet und kann in direkt vergrabenem Boden, Kabelgräben und unterirdischen Kanälen für Industrieanlagen, Kommunalbau, Hilfsstromversorgung für den Schienenverkehr und die Verteilung von Gewerbegebäuden verlegt werden. Die Nenndauerbetriebstemperatur beträgt 70 °C, die Kernidentifizierung erfolgt gemäß den Farbcodierungsregeln IEC60445/HD-308-S2.

Taitong Cable, ein zuverlässiger chinesischer Kabellieferant mit fünf Werken in China, liefert Großbestellungen zum Fabrikpreis. Es stehen mehrere Kernkonfigurationen zur Verfügung. Wir unterstützen kundenspezifische Anforderungen und bieten technische Unterstützung für die lokale Zertifizierung und bedienen Projektkäufer, EPC-Auftragnehmer, Elektrogroßhändler und -händler weltweit.

CU/PVC/PVC-Bettung/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Sollte die Einhaltung von HD603S1A3 erforderlich sein, geben Sie dies bitte deutlich in Ihren Spezifikationen an.)

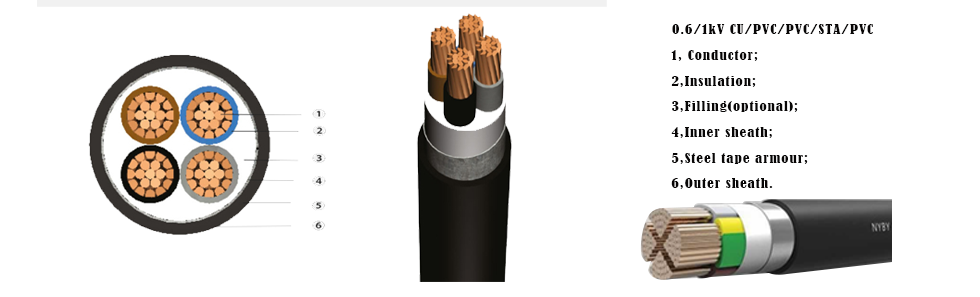

Aufbau (von innen nach außen)

---

1, Leiter: Verseilter, glattgeglühter Kupferleiter der Klasse 2 gemäß IEC60228 (Massivleiter der Klasse 1 ist optional ebenfalls erhältlich.)

2, Isolierung: PVC-A-Isolierung gemäß IEC-60502-1

3, geschichtete isolierte Kerne mit nicht hygroskopischen Füllstoffen (optional)

4, Bettwäsche: Extrudierte PVC-Bettwäsche

5, Panzerung: Doppelte Panzerung aus verzinktem Stahlband (DSTA/STA)

6, Übermantel: Extrudierter PVC-Außenmantel, Typ ST2

Anwendungen von mehradrigen STA-Panzer-Kupfer-PVC-isolierten und ummantelten Niederspannungsstromkabeln 0,6/1 kV

---

Dieses 2- bis 5-adrige Niederspannungs-Kupfer-PVC-isolierte, gepanzerte STA-Stromkabel (Doppelstahlband) ist für die Festinstallation konzipiert. Die doppellagige Panzerung aus verzinktem Stahlband bietet hervorragende Druckfestigkeit, Schlagfestigkeit und Nagetierschutz. Es wird häufig für direkt vergrabene Erdverlegungen, Kabelgräben, unterirdische Kanäle, Tunnel und Versorgungsrohrgalerien eingesetzt.

Dieses gepanzerte LV STA-PVC-Kabel liefert Strom für Maschinen in Industrieanlagen, kommunale Infrastruktur, unterirdische Stromnetze in Wohngebieten, Hilfsstromkreise für den Schienenverkehr, Stromverteilung in Kellern und Stromübertragung im Außenbereich. (Nicht für den Einbau unter starker Zugbelastung geeignet).

Aderisolationsfarbe: Kennzeichnung gemäß HD 308 S2. Grün/Gelb für Schutzleiter gemäß IEC 60445. (Siehe Abbildung unten)

---

Die Farben der Isolierung und des Außenmantels sind kundenspezifisch erhältlich

Hauptvorteile von Niederspannungs-Kupfer-PVC-isolierten PVC-Betten, doppeltem Stahlband, gepanzerten PVC-ummantelten Stromkabeln (600/1000 V)

---

1, mechanischer Schutz: Stahlbandpanzerung (STA) verhindert Schäden durch Quetschungen, Stöße oder Nagetiere.

2, Feste Stabilität: Das mehradrige Kupferdesign bewältigt stabile, kontinuierliche Niederspannungslasten effizient.

3, Umweltbeständigkeit: Die äußere PVC-Hülle widersteht Feuchtigkeit, Witterungseinflüssen und leichter chemischer Belastung bei Verwendung im Freien

Technische Spezifikationen von mehradrigen 0,6/1-kV-LV-Cu-PVC-STA-PVC-Stromkabeln

---

Kundenspezifische Konstruktionen für mehradrige STA-gepanzerte Kupfer-PVC-isolierte und ummantelte Niederspannungs-Stromkabel

---

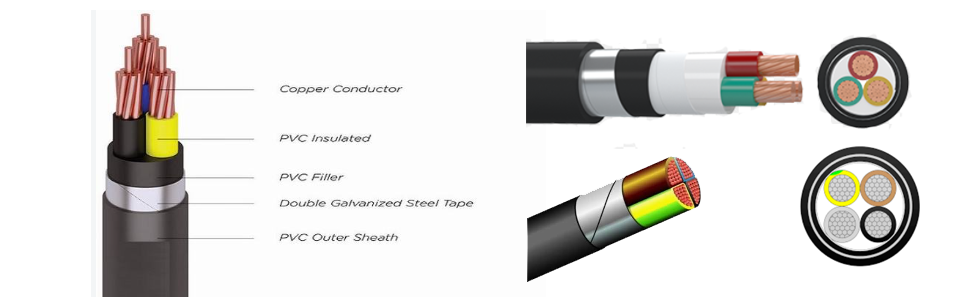

Grundschichtaufbau:

Kupferleiter + PVC-A-Isolierung + Bettung + STA-Stahlbandpanzerung + Außenmantel

Hinweis: Magnetfelder in mehradrigen Kabeln wirken einander entgegen, so dass es nicht zu einer starken Wirbelstromerwärmung kommt, weshalb sich die STA-Stahlbandpanzerung gut für mehradrige Anordnungen eignet.

Außenmanteloptionen (individuell wählbar)

1, ST2-PVC-Mantel (Werksstandardoption, für Innenräume, Kabelgräben und normale Gebäude)

2, ST7-PE-Polyethylenmantel: Entwickelt für die direkte Bestattung in freier Wildbahn, auf feuchtem Boden und im Freien, mit wasserdichter, alterungsbeständiger und kältebeständiger Leistung

3, ST8-LSZH raucharmer, halogenfreier Mantel: Wird in überfüllten öffentlichen Bereichen wie Tunneln, U-Bahnen und Einkaufszentren eingesetzt

Vollständige Strukturbezeichnungen

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Auswahlmöglichkeiten für den Rüstungsersatz

1, STA-Stahlbandpanzerung (Standard, hält der Druckbelastung bei unterirdischer Verlegung gut stand)

2, SWA-Feinstahldrahtpanzerung für Szenarien, die sowohl Druckfestigkeit als auch Zugfestigkeit erfordern

3, Hochleistungspanzerung aus dickem Stahldraht für Schwerlast- und Hochspannungsverlegebedingungen

4, AWA-Aluminiumdrahtpanzerung für leichte und korrosionsbeständige Anforderungen

Anpassung des Leitertyps

1, massiver Kupferleiter der Klasse 1 für feste Installation

2, verdichteter Kupferlitzenleiter der Klasse 2 (allgemeiner Werksstandard)

3, flexibler Kupferlitzenleiter der Klasse 5 für die Verkabelung häufig gebogener Geräte

4, optionaler Aluminiumleiter

Aufrüstung des Isoliermaterials

1, PVC-A-Isolierung (Basisversion, mit 70℃ Langzeitbetriebstemperatur)

2, XLPE-vernetzte Polyethylen-Isolierung (90℃ Nennarbeitstemperatur und höhere Strombelastbarkeit)

Anpassbare Innenbettwäsche

1, Standardbettwäsche besteht aus PVC-Material;

2, PE- oder LSZH-Bettungen sind passend zum Außenmantelmaterial erhältlich.

Optionale elektromagnetische Abschirmschicht

Optionale Kupferbandabschirmung zwischen Isolierung und Bettung, um industrielle elektromagnetische Störungen durch Wechselrichter und Steuergeräte zu blockieren.

Beispiel: Cu/PVC-Shield/STA/PE

Mehrkern-Kombinationslayouts

2-Kern-, 3-Kern-, 4-Kern-, 5-Kern-, 3+1-Kern-, 3+2-Kern-, 4+1-Kern-Konfigurationen

Speziell modifizierter Funktions-Außenmantel

Maßgeschneiderte Hülle für flammhemmende, feuerbeständige, UV-beständige, ölbeständige, termitensichere, kältebeständige und korrosionsbeständige Leistung

Gründe für die Großbestellung von Kabeln bei Taitong Cable?

---

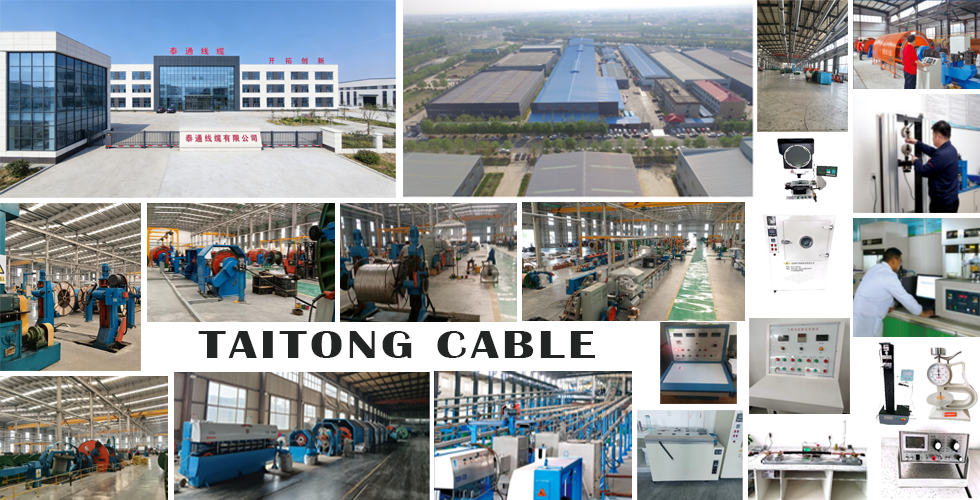

Als großer chinesischer Hersteller von Drähten und Kabeln liefert Taitong Cable seit 2002 Kabellieferungen für namhafte Großprojekte und baut langfristige, zuverlässige Kooperationspartnerschaften auf. Wir haben umfangreiche Erfahrungen im überseeorientierten internationalen Handel und bei der Beschaffung von Großaufträgen gesammelt. Unterstützt durch fünf unabhängige Produktionsstätten und mehr als 30 Niederlassungen in allen Regionen liefern wir hochwertige Kabelprodukte und durchdachte Dienstleistungen aus einer Hand für globale Käufer.
